NX CAD 2506 – poznaj najważniejsze nowości

Jak co roku na początku wakacji Siemens PLM Software udostępnił nową wersję swojego flagowego oprogramowania jakim jest Siemens NX. Pierwszą zmianą jest nazwa, spokojnie NX pozostaje, ale już bez Siemens, tylko w nazwie. Najnowsza odsłona będzie nazywała się Designcenter. Co to jest? Jest to wszechstronny pakiet oprogramowania, skalowalny, pozwalający na rozwój produktu. Dostępny zarówno w wersji na przeglądarkę internetową, jak i na komputery stacjonarne.

Poza zmianą nazwy pojawiły się też pewne zmiany w samym oprogramowaniu. Użytkownicy zauważyli, że wszelkie zmiany wprowadzane do obszaru szkicownika dotyczą tylko nowej wersji szkicownika, opartej na algorytmach sztucznej inteligencji. Nie inaczej jest w najnowszej wersji.

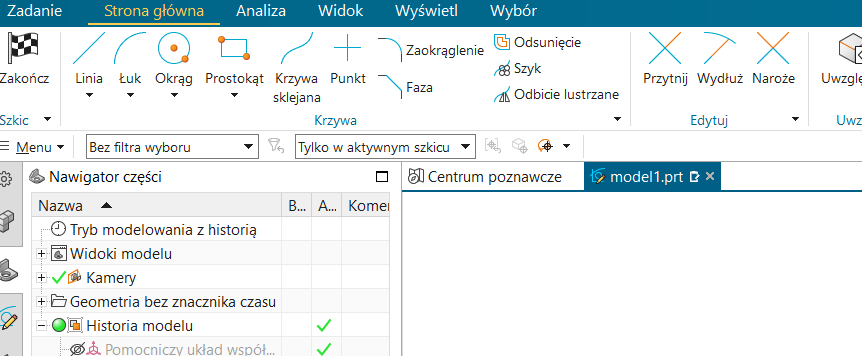

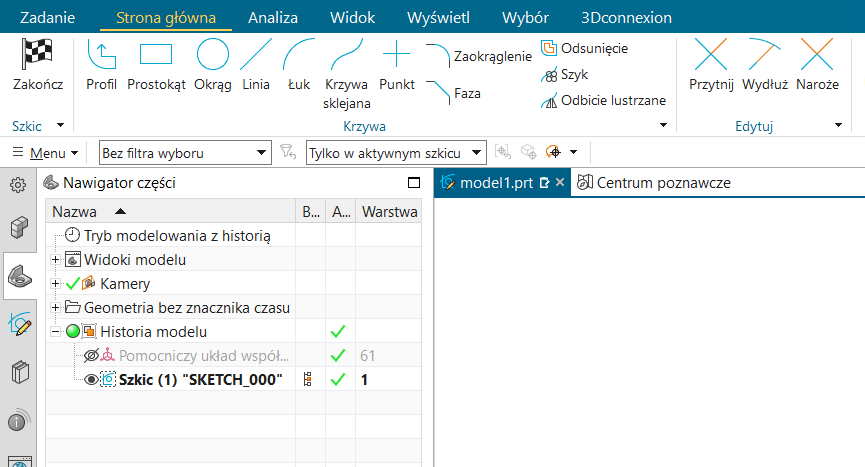

Przede wszystkim nie ma już polecenia Profil, moim zdaniem nie jest to dobry ruch, ale o tym później.

Funkcjonalność profil umożliwiała tworzenie dowolnie skomplikowanego kształtu zawierającego w sobie proste i łuki. Przełączanie się między prostą a łukiem odbywała się przez gest myszy. W najnowszej odsłonie oprogramowania należy, na początek włączyć opcje ciągłego rysowania, tak aby polecenie linia zmieniło się w polecenie profil.

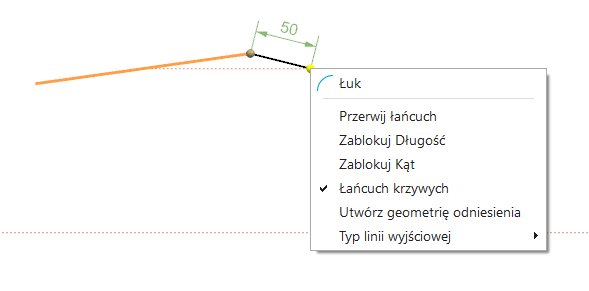

W celu przełączenia się z linii na łuk należy, zakończyć rysowanie linii kliknąć PPM i z menu kontekstowego wybrać łuk, program przejdzie do rysowania łuku. Podobne kroki należy wykonać przełączając się z rysowania łuków na linie. Moim zdaniem stworzenie tego samego kształtu wymaga więcej kliknięć niż w przypadku gestów myszy.

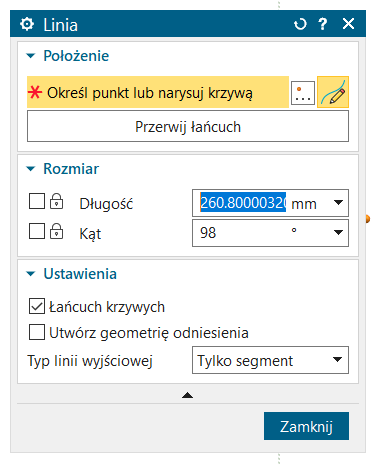

Niewątpliwie usprawnieniem w nowym szkicowniku jest możliwość wybrania typu linii jaka ma być tworzona, do wyboru mamy:

• Utwórz Tylko segment
• Utwórz segment linii i współliniową linię nieskończoną
• Utwórz tylko linię nieskończoną

Dzięki tej opcji możliwe jest przyspieszenie tworzenie dużych szkiców, w których poszczególne elementy mają leżeć w tej samej linii.
