TOP 5 nowości w Designcenter NX CAD 2512
Siemens Digital Industries Software prezentuje najnowszą wersję systemu NX CAD stanowiącą część nowego portfolio oprogramowania pod nazwą Designcenter.
W niniejszym artykule prezentujemy pięć najciekawszych, naszym zdaniem, nowych (i udoskonalonych) funkcjonalności modelowania, dzięki którym procesy projektowania w NX stają się łatwiejsze i bardziej wydajne.

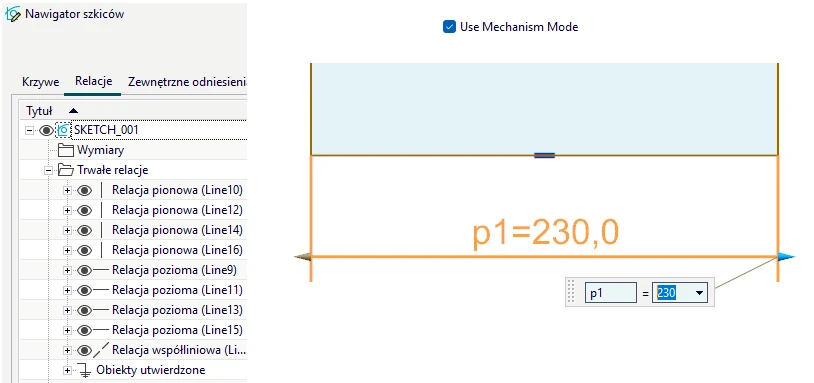

Ulepszenia Trybu mechanizmu szkicownika NX
W najnowszej wersji NX Tryb mechanizmu szkicownika został lepiej dostosowany do potrzeb użytkowników, którym zależy na kontroli tworzonych więzów i wymiarów w celu ułatwienia wielokrotnych modyfikacji szkicu w przyszłości. Włączenie Trybu mechanizmu powoduje teraz automatyczne tworzenie trwałych relacji oraz dodawanie wyrażeń do wstawianych wymiarów. Tak więc wszystkie relacje tworzone podczas rysowania lub przesuwania krzywych mogą być teraz od razu zapisywane jako relacje trwałe, wyświetlane na ekranie za pomocą symboli.
Aby zachować działanie nowej funkcjonalności, należy utrzymać włączaną opcję Utwórz trwałe relacje. Tryb mechanizmu może być teraz aktywny w każdym edytowanym szkicu dzięki nowej opcji Use mechanism mode w Ustawieniach domyślnych użytkownika. Dotyczy to także szkiców starego typu, które zostaną przekonwertowane wg. nowego algorytmu.
Konwersja ścianki bryły na powierzchnię rozwijalną
Funkcjonalności modułu Aero Design w NX 2512 zostały rozszerzone o polecenie Utwórz rozwijaną, które konwertuje wskazaną ściankę modelu bryłowego, posiadającą dwukierunkową krzywiznę, na ściankę będącą powierzchnią rozwijaną. Do wyrównania krzywych izoparametrycznych edytowanej ścianki wykorzystywana jest krzywa kierunkowa, definiowana przez użytkownika.

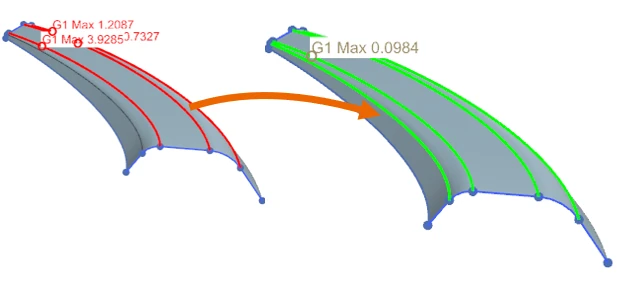

Zwiększenie kontroli nad efektem Wyciągnięcia po krzywej
Od NX 2512 funkcja Wyciągnięcie po krzywej posiada nową opcję Podziel wynik wzdłuż krzywych granicznych, która wymusza podział danych wyjściowych wzdłuż krzywych granicznych, a w określonych warunkach również wzdłuż krzywych wewnętrznych. Jej zastosowanie ułatwia zachowanie wewnętrznej ciągłości G1 tworzonej powierzchni, tworząc w jednej operacji wysokiej jakości obiekt wielopowierzchniowy. Podział odbywa się zgodnie z segmentami zastosowanych krzywych wejściowych.

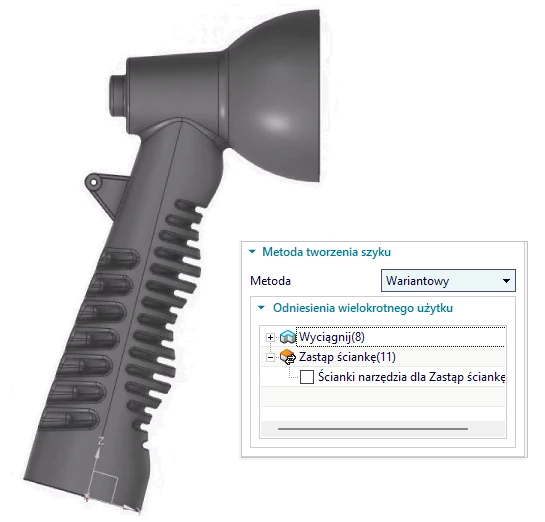

Nowe możliwości szyku cechy
Najnowsza wersja NX przynosi użytkownikom rozszerzenie funkcjonalności operacji Szyk cechy poprzez obsługę cech edycji obiektów, takich jak Zastąp ściankę, Podziel ściankę czy Odsunięcie krzywej na ściance. Dzięki temu dużo łatwiej jest teraz modelować powtarzalne obszary obiektów geometrycznych o złożonym kształcie.

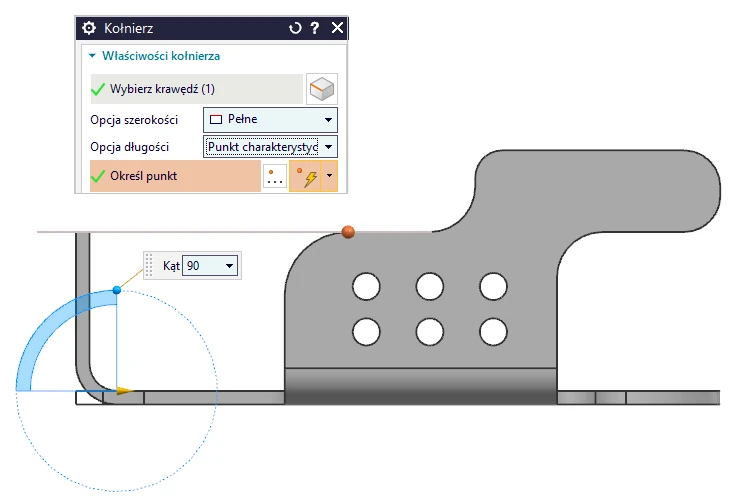

Tworzenie kołnierzy części blaszanej z wykorzystaniem punktów charakterystycznych
NX CAD 2512 to oczywiście cały szereg wartościowych nowości, które zasługują na to, by przyjrzeć się im z bliska. Dlatego właśnie przygotowujemy dokładniejsze ich omówienie. Zaprezentujemy je podczas bezpłatnego webinaru 12.02.2026. Zapraszamy do rejestracji poprzez podstronę Webinar: Nowości NX CAD 2512 – GMSystem.
Opracował: Piotr Menchen
