TOP 5 nowości w Designcenter NX CAM 2512
Siemens Digital Industries Software prezentuje najnowszą wersję systemu NX CAM/Solid Edge CAM Pro stanowiącą część nowego portfolio oprogramowania Designcenter. NX CAM i Solid Edge CAM Pro 2512 przynoszą szereg nowych możliwości w zakresie przygotowania operacji obróbczych oraz automatyzacji pracy działów technologicznych.
W niniejszym artykule przedstawiamy pięć najciekawszych nowości NX CAM i Solid Edge CAM Pro 2512, które uznaliśmy za najważniejsze, najbardziej znaczące i zarazem przydatne dla inżynierów CAM pracujących w środowisku NX.
Generowanie ścieżki narzędzia w tle
Do tej pory włączenie funkcji generowania ścieżki narzędzia wiązało się z koniecznością oczekiwania na zakończenie wszystkich obliczeń. W przypadku dużych projektów czas, kiedy oprogramowanie nie mogło być używane, potrafił być znaczny.

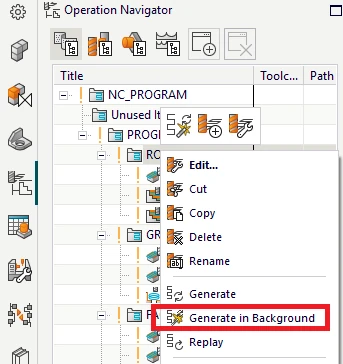

Nowe polecenie „Generuj w tle” umożliwia obecnie aktywację generowania zaznaczonych operacji, podczas gdy użytkownik może kontynuować pracę w środowisku programu. NX tworzy nowy proces w systemie operacyjnym specjalnie na potrzeby generowania ścieżki, dzięki czemu nie jest już blokowany główny proces programu. Cała procedura jest dodatkowo kontrolowana przez inteligentny system zarządzania zależnościami, zapobiegający przypadkowym zmianom w operacjach powiązanych z tymi, które aktualnie są obliczane. Nowa metodologia obliczeń znacząco zwiększa wydajność pracy z programem poprzez eliminację czasu oczekiwania na ich zakończenie.
Automatyczne pozycjonowanie oprzyrządowania
Podczas przygotowywania środowiska obróbki znaczną ilość czasu trzeba poświęcić na wczytanie wszystkich niezbędnych elementów oprzyrządowania i ich prawidłowe spozycjonowanie względem obrabianego detalu, zwłaszcza wtedy, gdy robimy to manualnie.

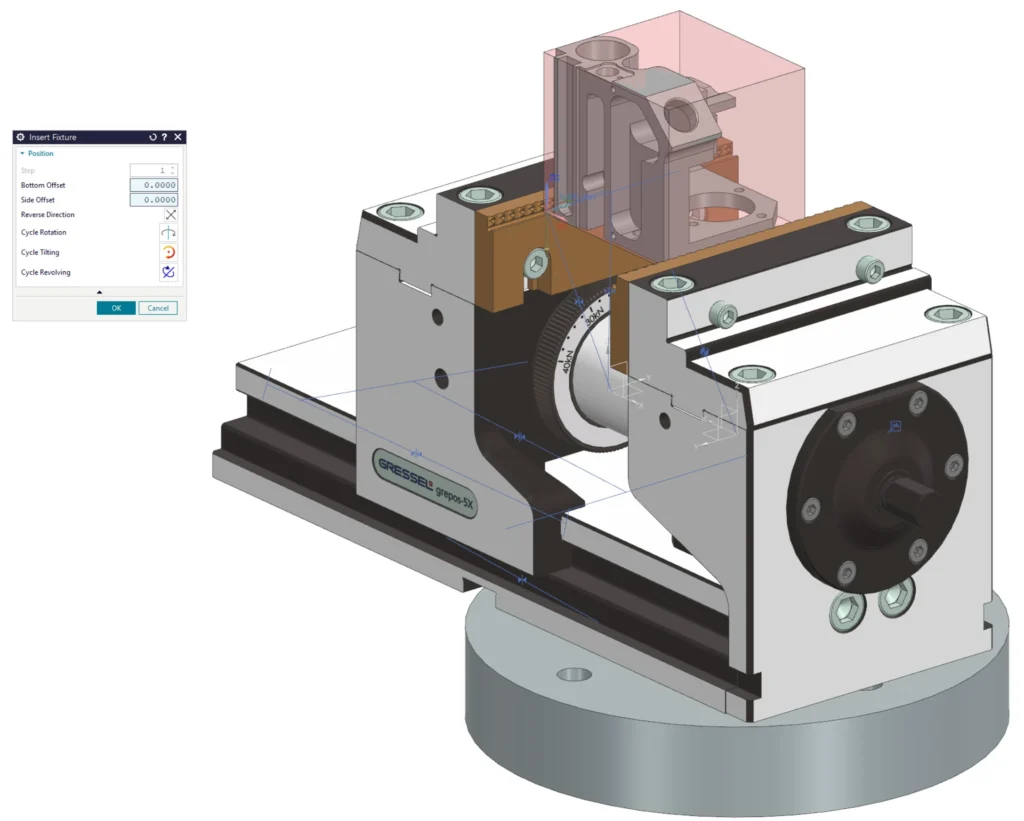

NX CAM 2512 wprowadza nowe rozwiązanie, w którym elementy, takie jak imadła i szczęki, mogą być łatwo pobierane z biblioteki programu i automatycznie pozycjonowane na bryle przygotówki. Wykorzystywać można przyrządy zapisane wcześniej lub tworzyć nowe i zapisywać do biblioteki przyrządów. Nowy system automatycznego pozycjonowania przyrządów, obejmujący zarówno operacje frezowania jak i toczenia, znacząco redukuje czas potrzebny na przygotowanie środowiska obróbki.
Obróbka wielopoziomowa w operacji Frezowanie ścianek – Przejście środkowe
Operacja Frezowanie ścianek – Przejście środkowe to wygodna strategia frezowania płaszczyzn, stosowana powszechnie np. podczas obróbki korpusów. W przypadku konieczności usunięcia znacznej grubości materiału, do tej pory niezbędne było utworzenie dwóch lub więcej operacji zdejmujących kolejne warstwy naddatku.

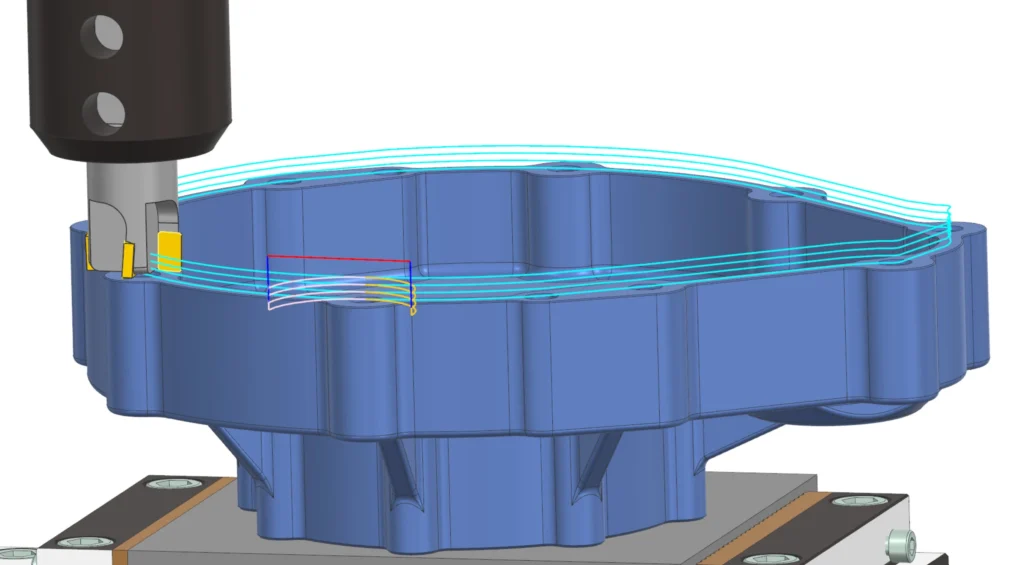

W najnowszej wersji NX CAM dostępna jest obróbka wielopoziomowa, gdzie po zdefiniowaniu głębokości skrawania program automatycznie tworzy ścieżki narzędzia na kolejnych poziomach obróbki. Nowe rozwiązanie zapewnia szybsze i łatwiejsze przygotowanie programu obróbczego.
Kontrola położenia osi podczas programowania w środowisku maszyny
Programowanie w środowisku maszyny (Machine Powered Programming) to znakomite narzędzie ułatwiające przystosowanie programowanych operacji do wymagań kinematyki konkretnych obrabiarek. Umożliwia optymalizację ruchów przejazdowych oraz wykrywanie potencjalnych kolizji z elementami obrabiarki. Przed NX 2512 nie pozwalało jednak na wyświetlanie precyzyjnych wartości pozycji narzędzia.

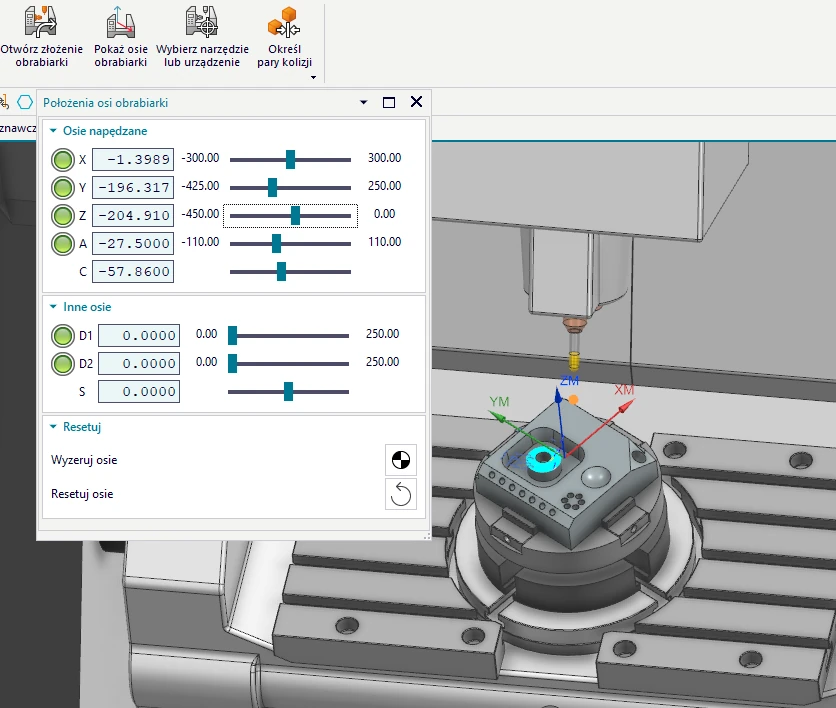

W nowej wersji programu możliwe jest odczytanie dokładnej pozycji poszczególnych osi obrabiarki, bez konieczności uruchamiania pełnej symulacji obrabiarki. Dzięki temu znacznie łatwiejsze jest teraz dostosowanie pozycji narzędzia do aktualnych potrzeb i wymagań maszyny.
Przeglądarka projektów obróbki NX CAM
Przygotowanie pliku obróbki nie wystarcza do pełnej realizacji projektu. Do tej pory konieczne było również, często manualnie, przygotowanie zestawu dodatkowych dokumentów technologicznych, takich jak instrukcje mocowania czy listy narzędzi/operacji.

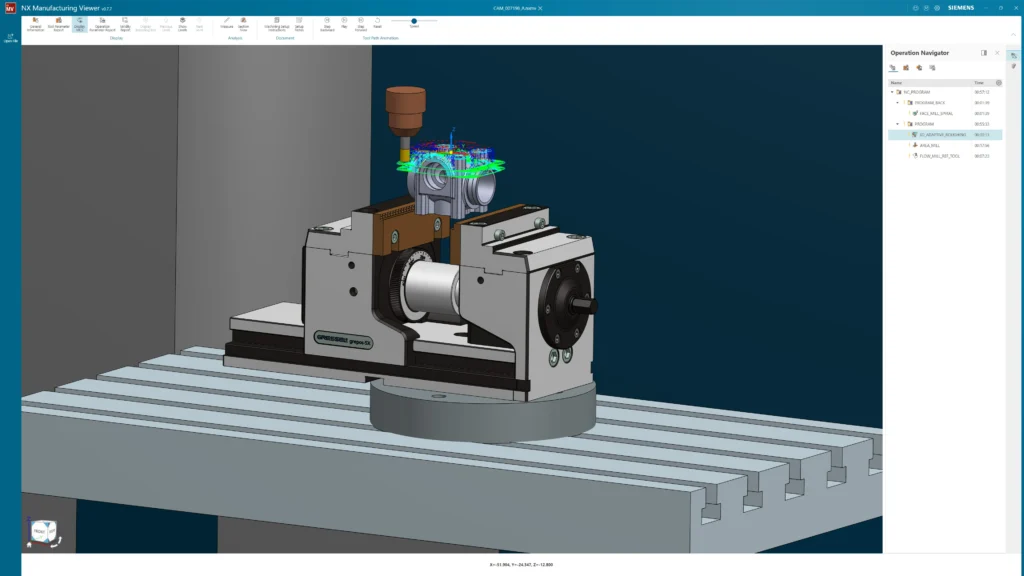

W nowym portfolio NX X została udostępniona nowa przeglądarka projektów obróbki – NX Manufacturing Viewer, która pozwala operatorom obrabiarek i kontrolerom jakości na łatwe przeglądanie informacji udostępnionych przez technologów. Przeglądarka ma formę samodzielnej aplikacji, dzięki czemu nie wymaga instalacji pełnego programu i użycia licencji NX CAM. Dane technologiczne z projektów są przenoszone w nowym formacie .nxmv i szczegółowo wyświetlane pozwalają na łatwe zapoznanie się ze sposobem mocowania części, przebiegiem ścieżek narzędzi i strategiami obróbki zastosowanymi w poszczególnych operacjach. Aplikacja pozwala też na wykonywanie pomiarów, co ułatwia przygotowanie i weryfikację procesu wytwarzania.
NX CAM i Solid Edge CAM Pro 2512 to oczywiście cały szereg wartościowych nowości, które zasługują na to, by przyjrzeć się im z bliska. Dlatego właśnie przygotowujemy dokładniejsze ich omówienie. Zaprezentujemy je podczas bezpłatnego webinaru 22.01.2026. Zapraszamy do rejestracji poprzez podstronę Nowości NX CAM 2512 i Solid Edge CAM Pro – GMSystem.
Opracował: Piotr Menchen
